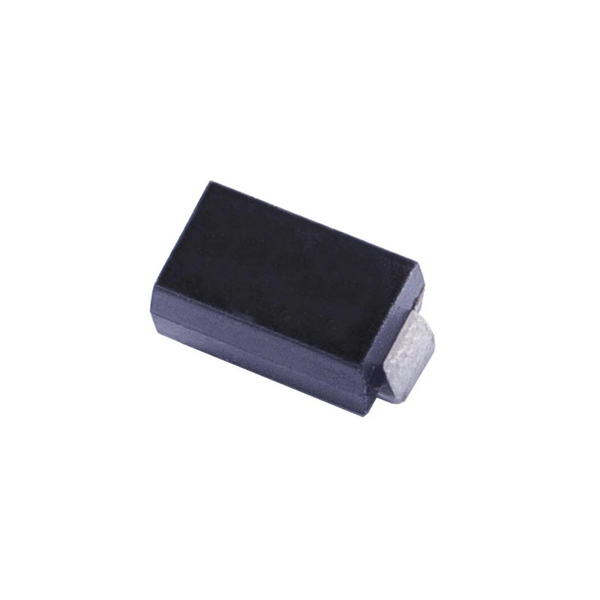

تصاویر تنها به عنوان رفرنس هستند
مشخصات محصول در نظر گرفته شود
شناسه محصول :
CIR-0013
شماره لبخند :
SMAJ5.0A
شماره فنی قطعه :
SMAJ5.0A
کارخانه سازنده :
Shandong Jingdao Microelectronics
شرح قطعه :
ESD Protection Diodes / TVS Diodes 400W 5V
دانلود دیتاشیت قطعه :
گارانتی :
7 روز
توضیحات :
موجودی :
موجود
زمان تحویل :
موجود
| تعداد | قیمت واحد | قیمت کل |
|---|---|---|
| 1 | 5,410 | 5,410 |
| 50 | 5,330 | 266,500 |
| 500 | 5,250 | 2,625,000 |
| 1000 | 5,120 | 5,120,000 |
اطلاعات فنی قطعه
| شماره فنی لبخند Labkhand part number |
SMAJ5.0A |
|---|---|
| شماره فنی Part number |
SMAJ5.0A |
| کارخانه سازنده Manufacturer |
Shandong Jingdao Microelectronics |
| شرح فنی Description |
ESD Protection Diodes / TVS Diodes 400W 5V |
| Product category |
ESD Suppressors / TVS Diodes |
| Rohs |
YES |
| Product type |
TVS Diodes |
| Working voltage |
5 V |
| نحوه نصب Termination style |
SMD/SMT |
| Package case |
SMA |
| Breakdown voltage |
6.4 V |
| Clamping voltage |
9.2 V |
| Pppm peak pulse power diss |
400 W |
| Vesd voltage esd contact |
30 kV |
| Vesd voltage esd air gap |
30 kV |
| Ipp peak pulse current |
43.5 A |
| حداقل دمای عملیاتی Min operating temperature |
– 65 C |
| حداکثر دمای عملیاتی Max operating temperature |
+ 150 C |
| Packaging |
Cut Tape / Reel / Bulk |
| Subcategory |
TVS Diodes / ESD Suppression Diodes |
| Unit weight |
0.055 gr |
محصولات ویژه
توضیحات
قطعه SMAJ5.0A یک TVS Diode (Transient Voltage Suppressor) برای محافظت در برابر ESD و نوسانات گذرای ولتاژ است که توسط شرکت Shandong Jingdao Microelectronics ساخته میشود. این قطعه در بسته فیزیکی SMA عرضه شده و روش نصب آن SMD/SMT میباشد. قطعه SMAJ5.0A با ولتاژ کاری ۵ ولت طراحی شده و برای محافظت از خطوط ورودی/خروجی، مدارات تغذیه، پورتهای ارتباطی و تجهیزات حساس در برابر ولتاژهای گذرا و تخلیه الکترواستاتیک کاربرد گسترده دارد.
مشخصات فنی اصلی
Breakdown Voltage قطعه SMAJ5.0A برابر ۶.۴ ولت و Clamping Voltage آن برابر ۹.۲ ولت است. Peak Pulse Power Dissipation این قطعه معادل ۴۰۰ وات میباشد. Peak Pulse Current (Ipp) این قطعه برابر ۴۳.۵ آمپر است. رتبه ESD withstand ولتاژ تماس مستقیم (Contact) و ولتاژ تخلیه هوا (Air Gap) برای قطعه SMAJ5.0A هر دو برابر ۳۰ کیلوولت میباشد. محدوده دمای عملیاتی قطعه مذکور از منفی ۶۵ درجه سانتیگراد تا مثبت ۱۵۰ درجه سانتیگراد گسترش دارد که عملکرد آن را در شرایط محیطی بسیار سخت تضمین میکند.
ابعاد و نحوه نصب
وزن واحد قطعه SMAJ5.0A برابر ۰.۰۵۵ گرم است. بستهبندی این قطعه بسته به سفارش به صورت Cut Tape، Reel یا Bulk (تکی) قابل تهیه میباشد.
نکته فنی کاربردی
قطعه SMAJ5.0A به صورت دوطرفه (Bidirectional) یا یکطرفه (Unidirectional) در بازار موجود است، اما نوع ارائه شده در این مشخصات بر اساس ولتاژ شکست ۶.۴ ولت، معمولاً از نوع یکطرفه میباشد. نکته مهم در طراحی با این نوع از قطعات آن است که این قطعه برای محافظت در برابر نوسانات کوتاه مدت (۸/۲۰ میکروثانیه) طراحی شده و نباید به عنوان محافظ دائمی در برابر اضافه ولتاژهای پیوسته استفاده شود. همچنین با توجه به Clamping Voltage ۹.۲ ولت، مدار پس از قطعه SMAJ5.0A باید قادر به تحمل این ولتاژ در هنگام وقوع نوسان باشد.
