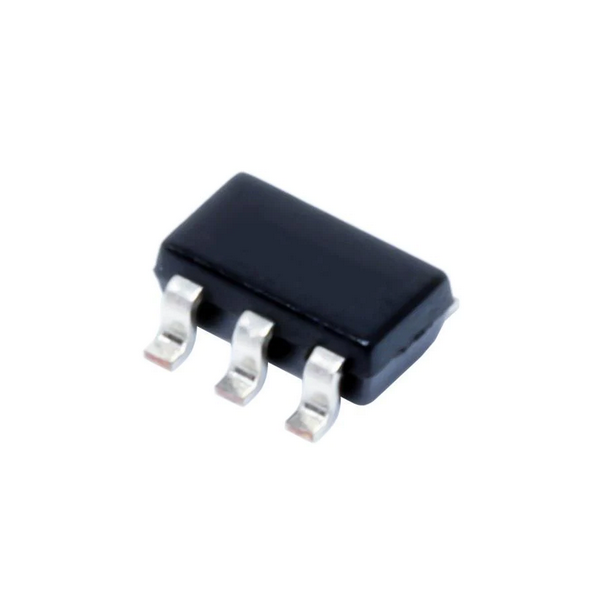

تصاویر تنها به عنوان رفرنس هستند
مشخصات محصول در نظر گرفته شود
شناسه محصول :
SEM-0050
شماره لبخند :
511-LD3985M28R
شماره فنی قطعه :
LD3985M28R
کارخانه سازنده :
STMicroelectronics
شرح قطعه :
LDO Voltage Regulators Bicmos Vltg Regulatr Ultra Lo Drop Lo
دانلود دیتاشیت قطعه :
گارانتی :
7 روز
توضیحات :
موجودی :
موجود
زمان تحویل :
موجود
اطلاعات فنی قطعه
| شماره فنی لبخند Labkhand part number |
511-LD3985M28R |
|---|---|
| شماره فنی Part number |
LD3985M28R |
| کارخانه سازنده Manufacturer |
STMicroelectronics |
| شرح فنی Description |
LDO Voltage Regulators Bicmos Vltg Regulatr Ultra Lo Drop Lo |
| Product category |
LDO Voltage Regulators |
| Rohs |
YES |
| Mounting style |
SMD/SMT |
| Package case |
SOT-23-5 |
| Output voltage |
2.8 V |
| Output current |
150 mA |
| Number of outputs |
1 Output |
| Polarity |
Positive |
| Quiescent current |
150 uA |
| Output type |
Fixed |
| Series |
LD3985 |
| Ib input bias current |
85 uA |
| حداقل دمای عملیاتی Min operating temperature |
– 40 C |
| حداکثر دمای عملیاتی Max operating temperature |
+ 125 C |
| Packaging |
Cut Tape / Reel / Bulk |
| Dropout voltage |
400 uV |
| ارتفاع Height |
1.3 mm |
| Length |
3 mm |
| عرض Width |
1.75 mm |
| Voltage regulation accuracy |
2 % |
| Line regulation |
0.1 % / V |
| Load regulation |
0.005 %/mA |
| Product type |
LDO Voltage Regulators |
| Factory pack quantity |
3000 |
| Subcategory |
PMIC – Power Management ICs |
| Unit weight |
0.63 gr |
محصولات ویژه
توضیحات
قطعه LD3985M28R یک LDO Voltage Regulator (Low Dropout Regulator) از نوع مثبت با خروجی ثابت است که توسط شرکت STMicroelectronics و با تکنولوژی Bicmos ساخته میشود. این قطعه در بسته فیزیکی SOT-23-5 عرضه شده و روش نصب آن SMD/SMT میباشد. قطعه LD3985M28R دارای یک خروجی با ولتاژ ۲.۸ ولت و حداکثر جریان خروجی ۱۵۰ میلیآمپر است. این قطعه برای کاربردهای تغذیه ماژولهای کممصرف، مدارات RF، سنسورها و دستگاههای قابل حمل بسیار مناسب میباشد.
مشخصات فنی اصلی
Dropout Voltage قطعه LD3985M28R بسیار پایین و برابر ۴۰۰ میکروولت است. Quiescent Current این قطله ۱۵۰ میکروآمپر و Input Bias Current آن ۸۵ میکروآمپر میباشد. ولتاژ کاری قطعه دارای دقت ۲ درصد است. Line Regulation برابر ۰.۱ درصد بر ولت و Load Regulation معادل ۰.۰۰۵ درصد بر میلیآمپر میباشد. محدوده دمای عملیاتی قطعه مذکور از منفی ۴۰ درجه سانتیگراد تا مثبت ۱۲۵ درجه سانتیگراد گسترش دارد.
ابعاد و نحوه نصب
ابعاد فیزیکی قطعه LD3985M28R شامل طول ۳ میلیمتر، عرض ۱.۷۵ میلیمتر و ارتفاع ۱.۳ میلیمتر میباشد. وزن واحد این قطعه ۰.۶۳ گرم است. بستهبندی قطعه بسته به سفارش به صورت Cut Tape، Reel یا Bulk (تکی) قابل تهیه میباشد. تعداد بستهبندی کارخانه (Factory Pack Quantity) برای این قطعه ۳۰۰۰ عدد است.
نکته فنی کاربردی
قطعه LD3985M28R با Dropout Voltage فقط ۴۰۰ میکروولت در جریان ۱۵۰ میلیآمپر، یکی از کمافتترین LDOهای موجود در بسته SOT-23-5 محسوب میشود. این ویژگی قطعه را برای کاربردهایی که اختلاف ولتاژ ورودی و خروجی بسیار کم است (مانند تغذیه از باتری لیتیومی ۳.۰ تا ۳.۶ ولت برای تولید ۲.۸ ولت) ایدهآل میسازد. نکته مهم در طراحی با قطعه LD3985M28R استفاده از خازن خروجی با ESR مناسب (معمولاً ۱ میکروفاراد سرامیکی) برای حفظ پایداری حلقه کنترل است.
