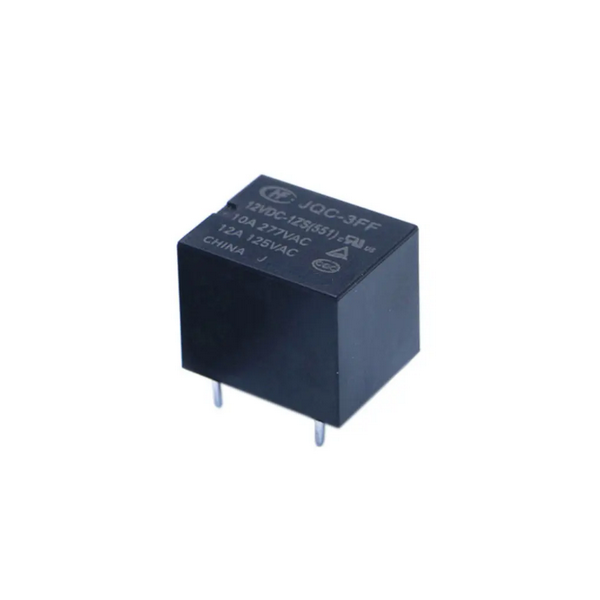

قطعه JQC-3FF/012-1ZS(551) یک رله قدرت مینیاتوری (Subminiature Power Relay) از نوع همه منظوره (General Purpose Relay) است که توسط شرکت Hongfa تولید می‌شود. این قطعه دارای کنتاکت SPDT با فرم 1 Form C می‌باشد. روش نصب قطعه JQC-3FF/012-1ZS(551) از نوع Through Hole (نصب از طریق سوراخ) روی برد مدار چاپی است. این رله با ولتاژ سیم پیچ ۱۲ ولت DC طراحی شده و در تجهیزات صنعتی، سیستم‌های کنترل خودکار، بردهای الکترونیکی خانگی و تجاری کاربرد گسترده دارد.

مشخصات فنی اصلی

ولتاژ سوئیچینگ قطعه JQC-3FF/012-1ZS(551) برابر ۲۷۷ ولت AC و ۳۰ ولت DC است. مقاومت سیم پیچ این رله ۴۰۰ اهم می‌باشد. جنس کنتاکت قطعه JQC-3FF/012-1ZS(551) از آلیاژ نقره (Silver Alloy) ساخته شده است. محدوده دمای عملیاتی برای این قطعه از منفی ۴۰ درجه سانتیگراد تا مثبت ۸۵ درجه سانتیگراد گسترش دارد که عملکرد قابل اعتماد آن را در شرایط محیطی مختلف تضمین می‌کند. درجه حفاظت IP67 برای این قطعه به معنای مقاومت کامل در برابر نفوذ گرد و غبار و امکان غوطه‌وری در آب تا عمق مشخصی است.

ابعاد و نحوه نصب

ابعاد فیزیکی قطعه JQC-3FF/012-1ZS(551) شامل طول ۱۹ میلیمتر، عرض ۱۵.۵ میلیمتر و ارتفاع ۱۵.۵ میلیمتر می‌باشد. وزن واحد این قطعه ۱۰ گرم است.

نکته فنی کاربردی

رله JQC-3FF/012-1ZS(551) به دلیل ماهیت ساب مینیاتوری و داشتن درجه حفاظت IP67، گزینه‌ای بسیار مناسب برای پروژه‌هایی است که نیاز به رله‌ای جمع و جور با مقاومت بالا در برابر رطوبت و آلودگی دارند. ولتاژ کاری ۱۲ ولت DC این قطعه با بسیاری از منابع تغذیه رایج در مدارات دیجیتال و صنعتی سازگار است و استفاده از آن را بدون نیاز به مدار درایور پیچیده میسر می‌سازد.
