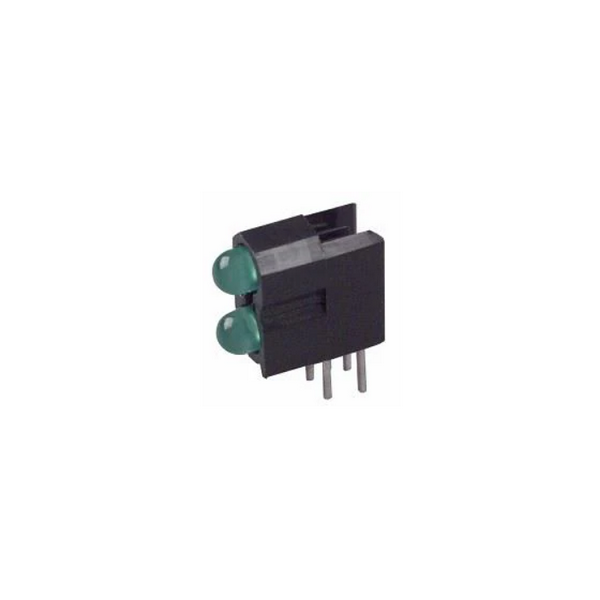

5680F5_5 یک LED Circuit Board Indicator از نوع دو سطحی (Bi-Level) است که توسط شرکت VCC ساخته می‌شود. این قطعه شامل دو عدد LED سبز رنگ با اندازه ۳ میلیمتر می‌باشد که در یک پکیج دو سطحی (Bi-Level) با زاویه راست (Right Angle) نصب شده‌اند. قطعه 5680F5_5 با لنز رنگی تیره (Tinted) و پخش کننده نور (Diffused) طراحی شده و روش نصب آن Through Hole می‌باشد. این قطعه برای نشانگرهای وضعیت در بردهای الکترونیکی، پنل‌های جلو، تجهیزات مخابراتی، دستگاه‌های اندازه‌گیری و تابلوهای صنعتی کاربرد گسترده دارد.

مشخصات فنی اصلی

رنگ نور قطعه 5680F5_5 سبز با طول موج ۵۶۲ نانومتر است. شدت نورانی (Luminous Intensity) این قطعه برابر ۱۶ میلی‌کاندلا می‌باشد. ولتاژ Forward (VF) این قطعه برابر ۲.۲ ولت و جریان Forward (IF) آن ۱۰ میلی‌آمپر است. لنز این قطعه به صورت گنبدی (Dome) با ظاهری تیره (Tinted) و پخش‌کننده نور (Diffused) طراحی شده است. محدوده دمای عملیاتی قطعه 5680F5_5 مطابق با استانداردهای LEDهای صنعتی بوده و در اطلاعات ارسالی به صورت مشخص ذکر نشده است.

ابعاد و نحوه نصب

این قطعه شامل دو عدد LED ۳ میلیمتری در چیدمان دو سطحی (Bi-Level) با زاویه راست (Right Angle) می‌باشد. بسته‌بندی قطعه 5680F5_5 به صورت Bulk (تکی) قابل تهیه می‌باشد. تعداد بسته‌بندی کارخانه (Factory Pack Quantity) برای این قطعه ۱۰۰ عدد است. نام دیگر این قطعه 5680F5;5 می‌باشد.

نکته فنی کاربردی

قطعه 5680F5_5 با چیدمان دو سطحی و زاویه راست، گزینه‌ای بسیار مناسب برای نمایش وضعیت در فضاهای محدود و بردهای با تراکم بالا محسوب می‌شود. نکته مهم در طراحی با قطعه آن است که به دلیل وجود دو LED در یک پکیج، مجموع جریان مصرفی برابر ۲۰ میلی‌آمپر (۲ برابر ۱۰ میلی‌آمپر) خواهد بود و طراح باید این نکته را در محاسبه توان و طراحی مدار درایور لحاظ کند. همچنین قطعه 5680F5_5 به دلیل زاویه راست (Right Angle)، نور را به صورت عمود بر سطح برد منتشر می‌کند که برای نمایشگرهای لب‌لبه (Edge) و پنل‌های جلو بسیار کاربردی است.
