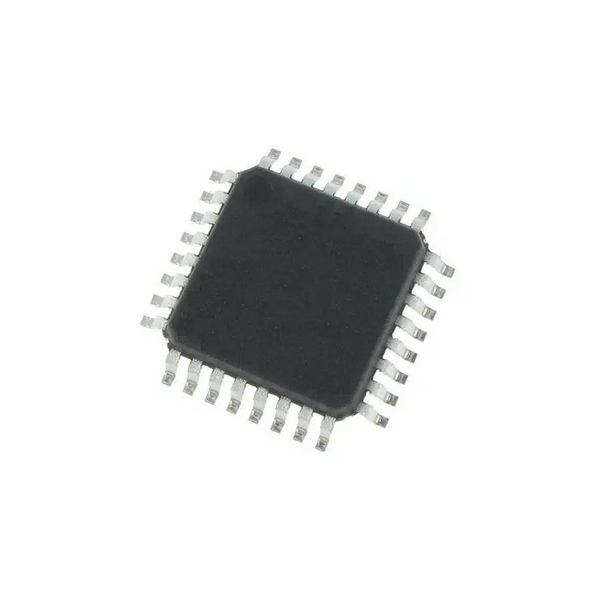

تصاویر تنها به عنوان رفرنس هستند
مشخصات محصول در نظر گرفته شود
شناسه محصول :
SEM-0047
شماره لبخند :
511-STM8S105K4T6C
شماره فنی قطعه :
STM8S105K4T6C
کارخانه سازنده :
STMicroelectronics
شرح قطعه :
8-bit Microcontrollers - MCU Access Line 16 MHz 8-bit MCU 32 Kbyt
دانلود دیتاشیت قطعه :
گارانتی :
7 روز
توضیحات :
موجودی :
موجود
زمان تحویل :
موجود
اطلاعات فنی قطعه
| شماره فنی لبخند Labkhand part number |
511-STM8S105K4T6C |
|---|---|
| شماره فنی Part number |
STM8S105K4T6C |
| کارخانه سازنده Manufacturer |
STMicroelectronics |
| شرح فنی Description |
8-bit Microcontrollers – MCU Access Line 16 MHz 8-bit MCU 32 Kbyt |
| Product category |
8-bit Microcontrollers – MCU |
| Mounting style |
SMD/SMT |
| Package case |
LQFP-32 |
| Supply voltage max |
5.5 V |
| Supply voltage min |
2.95 V |
| Series |
STM8S105K4 |
| Core |
STM8 |
| Data bus width |
8 bit |
| Maximum clock frequency |
16 MHz |
| Program memory size |
16 kB |
| Data ram size |
2 kB |
| Adc resolution |
10 bit |
| Number of i os |
25 I/O |
| حداقل دمای عملیاتی Min operating temperature |
– 40 C |
| حداکثر دمای عملیاتی Max operating temperature |
+ 85 C |
| Packaging |
Tube / Bulk |
| ارتفاع Height |
1.4 mm |
| Length |
7 mm |
| Program memory type |
Flash |
| Data ram type |
RAM |
| Data rom size |
1024 B |
| Data rom type |
EEPROM |
| Interface type |
I2C, SPI, UART |
| Moisture sensitive |
Yes |
| Number of adc channels |
7 Channel |
| Number of timers counters |
8 Timer |
| Processor series |
STM8S10x |
| Product type |
8-bit Microcontrollers – MCU |
| Factory pack quantity |
1500 |
| Subcategory |
Microcontrollers – MCU |
| Unit weight |
0.77 gr |
محصولات ویژه
توضیحات
قطعه STM8S105K4T6C یک میکروکنترلر ۸ بیتی از خانواده STM8 در رده Access Line است که توسط شرکت STMicroelectronics ساخته میشود. این قطعه در بسته فیزیکی LQFP-32 با ۲۵ پایه ورودی/خروجی عرضه شده و روش نصب آن SMD/SMT میباشد. قطعه STM8S105K4T6C دارای هسته STM8 با حداکثر فرکانس کلاک ۱۶ مگاهرتز بوده و برای کاربردهای صنعتی، لوازم خانگی، سیستمهای کنترل، ماژولهای سنسور و دستگاههای کممصرف بسیار مناسب است.
مشخصات فنی اصلی
حافظه Program Memory قطعه STM8S105K4T6C از نوع Flash به ظرفیت ۱۶ کیلوبایت میباشد. Data RAM این قطعه ۲ کیلوبایت و Data ROM آن ۱۰۲۴ بایت EEPROM است. ولتاژ تغذیه این قطعه از ۲.۹۵ ولت تا ۵.۵ ولت گسترش دارد. رزولوشن ADC داخلی این قطعه ۱۰ بیت با ۷ کانال ورودی میباشد. این قطعه دارای ۸ تایمر/کانتر و رابطهای ارتباطی I2C، SPI و UART است. محدوده دمای عملیاتی قطعه مذکور از منفی ۴۰ درجه سانتیگراد تا مثبت ۸۵ درجه سانتیگراد گسترش دارد.
ابعاد و نحوه نصب
ابعاد فیزیکی قطعه STM8S105K4T6C شامل طول ۷ میلیمتر و ارتفاع ۱.۴ میلیمتر میباشد. وزن واحد این قطعه ۰.۷۷ گرم است. بستهبندی قطعه به صورت Tube یا Bulk (تکی) قابل تهیه میباشد. تعداد بستهبندی کارخانه (Factory Pack Quantity) برای این قطعه ۱۵۰۰ عدد است.
نکته فنی کاربردی
قطعه STM8S105K4T6C به دلیل داشتن حافظه EEPROM داخلی ۱۰۲۴ بایت، نیاز به حافظه خارجی برای ذخیره دادههای غیرفرار را در بسیاری از پروژهها حذف میکند. نکته مهم در طراحی با قطعه آن است که این قطعه Moisture Sensitive بوده و رعایت شرایط نگهداری و بیکینگ قبل از مونتاژ Reflow توصیه میشود. همچنین استفاده از خازنهای بایپس ۱۰۰ نانوفاراد نزدیک به پایههای تغذیه قطعه STM8S105K4T6C برای کاهش نویز و افزایش پایداری عملکرد ضروری میباشد.
