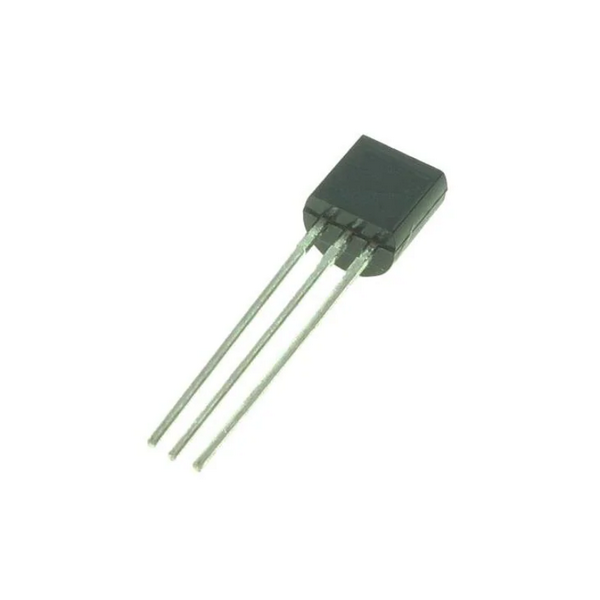

قطعه ZTX651 یک ترانزیستور دوقطبی (Bipolar Transistor) از نوع NPN است که توسط شرکت Diodes Incorporated ساخته می‌شود. این قطعه از خانواده سری ZTX651 بوده و در بسته‌بندی Super E-Line معادل کیس TO-92-3 عرضه می‌گردد. این قطعه قطعه به صورت تک ترانزیستوری (Single Configuration) طراحی شده و روش نصب آن از نوع Through Hole (نصب از طریق سوراخ) روی برد مدار چاپی می‌باشد.

مشخصات فنی اصلی

ترانزیستور ZTX651 دارای ولتاژ کلکتور به امیتر (Collector Emitter Voltage VCEO) برابر ۶۰ ولت است. ولتاژ کلکتور به بیس (Collector Base Voltage VCBO) این قطعه ۸۰ ولت و ولتاژ امیتر به بیس (Emitter Base Voltage VEBO) برابر ۷ ولت می‌باشد. حداکثر جریان مستقیم کلکتور (Maximum DC Collector Current) برای این قطعه برابر ۲ آمپر است.

ولتاژ اشباع کلکتور به امیتر (Collector Emitter Saturation Voltage) در قطعه ZTX651 برابر ۲۳۰ میلی‌ولت گزارش شده است. بهره باند گذر (Gain Bandwidth Product ft) این ترانزیستور ۱۷۵ مگاهرتز می‌باشد که برای کاربردهای فرکانس متوسط تا بالا مناسب است. این قطعه از فناوری سیلیکونی (Si Technology) ساخته شده است.

محدوده دمای کاری قطعه ZTX651 از منفی ۵۵ درجه سانتی‌گراد تا مثبت ۲۰۰ درجه سانتی‌گراد گسترش دارد که عملکرد پایدار آن را در شرایط محیطی بسیار سخت و دماهای بالا تضمین می‌کند. جریان مداوم کلکتور (Continuous Collector Current) این قطعه نیز ۲ آمپر می‌باشد.

ابعاد و نحوه نصب

ترانزیستور ZTX651 دارای ابعاد فیزیکی شامل طول ۴.۷۷ میلی‌متر، عرض ۲.۴۱ میلی‌متر و ارتفاع ۴.۰۱ میلی‌متر می‌باشد. وزن واحد این قطعه ۰.۴۵ گرم است. این قطعه در بسته‌بندی عمده (Bulk) عرضه می‌شود و تعداد بسته‌بندی کارخانه (Factory Pack Quantity) برای این قطعه ۴۰۰۰ عدد می‌باشد.

نکته فنی کاربردی

قطعه ZTX651 به دلیل ولتاژ نسبتاً بالا (۶۰ ولت) و جریان مناسب (۲ آمپر) همراه با بهره باندگذر ۱۷۵ مگاهرتز، گزینه‌ای مناسب برای کاربردهای سوئیچینگ و تقویت در مدارات صنعتی و تجاری می‌باشد. این قطعه کاملاً با استاندارد RoHS مطابقت داشته و فاقد سرب است.
